傳動鏈條_04C-1_小規格鏈條

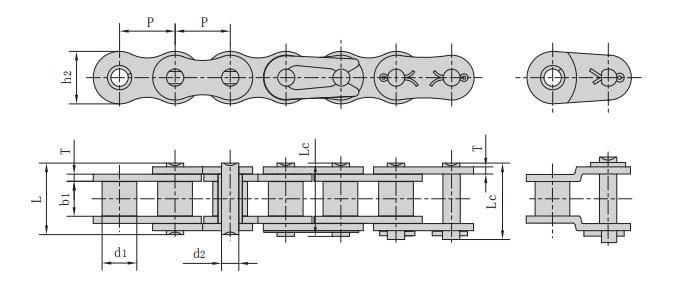

圖為04C-1傳動鏈條
|
鏈條型號 |
節距 |
滾子直徑 |
內節內寬 |
銷軸直徑 |
銷軸長度 |
內鏈板高度 |
鏈板厚度 |
抗拉強度 |
每米長重 |
|
P |
d1 |
b1 |
d2 |
L |
Lc |
h2 |
T |
Q |
q |
|
mm |
mm |
mm |
mm |
mm |
mm |
mm |
mm |
kN/Ibf |
kg/m |
|
25 |
04C-1 |
6.350 |
3.30 |
3.18 |
2.31 |
7.90 |
8.40 |
6.00 |
0.80 |
3.50/795 |
0.15 |
